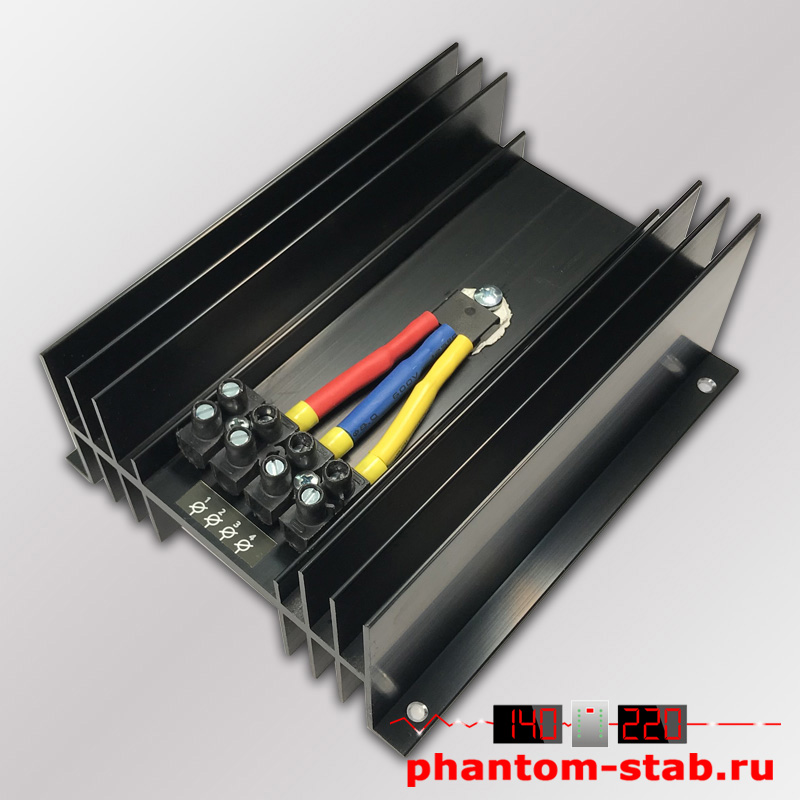

Симисторный блок SR2032 регулятора мощности 20/32А

Наличие: Есть в наличии
Код товара:
3550
x
=
3550 р.
  • от 2 шт. — 3160 р.
  • от 3 шт. — 2980 р.

Быстрая доставка

Оплата при получении

Гарантия качества


Симисторный модуль SR2032 для самостоятельной сборки стабилизированного регулятора мощности типа РМ-2. Является неотъемлемой силовой частью схемы регулятора-стабилизатора данного типа и осуществляет регулировку подачи заданной мощности к нагрузке с максимальным током потребления до 32 Ампер (7 кВт). Номинальная долговременная круглосуточная работа с естественным охлаждением (при t о.с. = 25°С), без дополнительного обдува  – от 0,05 до 6 кВт.

Принцип работы и схема подключения

Модель SR2032 – это исполнительная силовая часть для таких моделей регуляторов-стабилизаторов мощности: - РМ-2, РМ-2 new, РМ-2м, РМ-2 Pro, которые ее не имеют и являются управляющими устройствами для полупроводникового симисторного ключа. Данный ключ в блоке SR2032, как и в модели SR2025, реализован на высококачественном оригинальном симисторе BTA41-600BRG STMicroelectronics. Установлен на увеличенном радиаторе охлаждения Kinsten 150х122х60 мм с повышенной площадью теплоотвода, что позволяет подключать мощные нагрузки более 5 кВт.

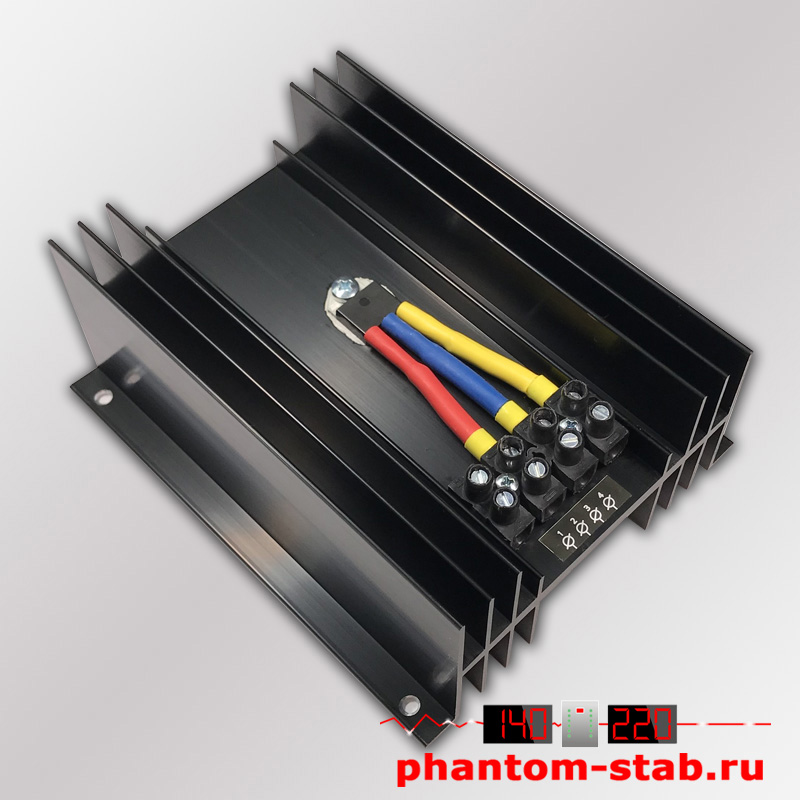

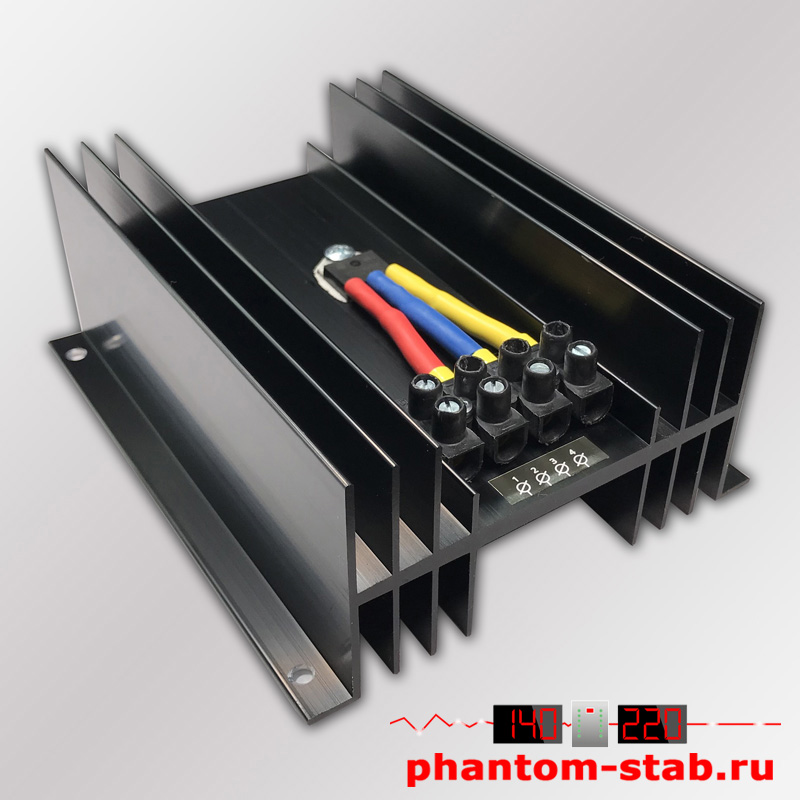

Аналогично меньшей модели SR2025 - чередование выводов симистора на колодке 1 («0»), 2 («А1»), 3 («А2»), 4 («G»). Цвета – красный, синий, желтый, тоже. Подключение к клеммнику стабилизированного регулятора мощности РМ-2 и РМ-2 new смотрите в таблице ниже.

прибор РМ-2, РМ-2 new
 силовой блок SR2032, SR2025
кл.1
кл.3 («синий») «А2»
кл.2
кл.4 («желтый») «G»
кл.3
кл.1 («ноль»)
кл.4
кл.2 («красный») «А1»

Подключение проводов управления к прибору РМ-2, производится многожильным проводом сечением 0,5; 1,0 – 1,5 кв.мм, желательно и соответствующего цвета изоляции (чтобы не перепутать). Силовые провода к нагрузке и сети 220В от 4 до 6 кв.мм. Совет: для надежного контакта - управляющие и силовые провода обжимайте вместе и одновременно в металлическом кабельном наконечнике соответствующего диаметра при подключении к блоку SR2032.

Внимание!!! Для моделей регуляторов РМ-2м и РМ-2 Pro - подключение отличается и должно производится в соответствии со схемами приведенными в их инструкции по эксплуатации. Неправильное подключение может привести к их выходу из строя, поэтому будьте внимательны.

Технические характеристики модуля SR2032 PST

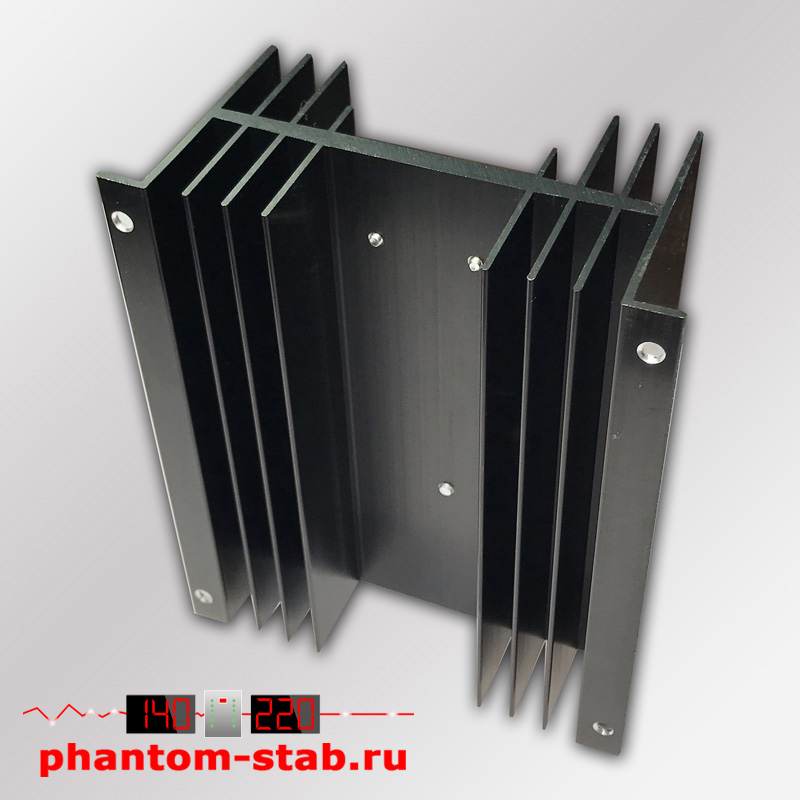

  • Радиатор охлаждения высокоэкструдированный – Kinsten 150х122х60 мм
  • Симистор оригинальный – STM BTA41-600BRG (40 А)
  • Клеммная колодка – Nybloc Legrand 10 кв.мм
  • Паста теплопроводная – кремнийорганическая НОМАКОН КПТД-3
  • Номинальный ток нагрузки на модуль – 25 А (32 А max)
  • Нумерация клемм – есть, 1 («0»), 2 («А1»), 3 («А2»), 4 («G»)
  • Крепление радиатора – есть, 4 отв. х Ф 4,0 мм
Подробнее смотрите вкладку товара "характеристики".

Для защиты от перегрузки, в цепи подачи сетевого напряжения на симистор, используйте автоматы токовой защиты соответствующего номинала. Не желательно применение автоматического выключателя более 25А (класс «С») или 32А (класс «В»).

Достоинства и недостатки

Достоинства:

  • высокое качество комплектующих
  • достаточный запас симистора по мощности и перегрузке
  • небольшие габариты и масса при данной мощности
  • отсутствие принудительного охлаждения
  • низкая температура нагрева радиатора
  • достаточно легкая замена симистора
  • Недостатки:

  • больше размер относительно моделей с принудительным охлаждением
  • Гарантия: 24 мес.

    Тип прибора
    Симисторный модуль 20 - 32 А, регулятора мощности РМ-2
    Модель SR2032
    Производитель PST
    Технические характеристики
    Максимальный ток активной нагрузки, А 32
    Максимальная мощность нагрузки, Вт 7000
    Диапазон установки напряжения поступающего на нагрузку, В 20 - 260
    Рабочее напряжение прибора, В ~0-260, 50 Гц
    Материалы и комплектующие
    Силовые элементы коммутации симистор
    Модель силовых элементов BTA41-600BRG STMicroelectronics
    Радиатор охлаждения Kinsten HS 135-150
    Паста теплопроводная НОМАКОН КПТД-3
    Клеммная колодка Legrand Nybloc 10 кв.мм
    Вес, размеры, энергопотребление
    Габаритные размеры (Д х Ш х В), мм 150х122х60
    Вес, кг 0,470
    Защита и гарантия
    Гарантия 24 мес.
